Cảm biến áp suất PN7004(IFM)

(1 đánh giá)

Mã sản phẩm : PN7004(IFM)

Xuất xứ : Germany

Bảo hành : 12 Tháng

CÔNG TY TNHH KỸ THUẬT ĐIỆN THANH BÌNH Địa chỉ: 16/13 Đường Vĩnh Phú 26, Thuận An, Bình Dương Hotline: 0901 174 473 - 0905 496 424 Email: thanhbinhle.dap@gmail.com Zalo:090 117 4473

Giá sản phẩm : 0905 496 424

Chi tiết

1 - Thông số kĩ thuật của cảm biến áp suất PN7004

Product characteristics

Number of inputs and outputs

Number of digital outputs: 2

Measuring range

-1...10 bar

-14.5...145 psi

-0.1...1 MPa

Process connection

threaded connection G 1/4 internal thread

Application

Special feature

Gold-plated contacts

Application

for industrial applications

Media

liquids and gases

Medium temperature [°C]

-25...80

Min. bursting pressure

150 bar

2175 psi

15 MPa

Pressure rating

75 bar

1087 psi

7.5 Mpa

Type of pressure

relative pressure

Electrical data

Operating voltage [V]

18...36 DC; (to SELV/PELV)

Current consumption [mA]

< 35

Min. insulation resistance [MΩ]

100; (500 V DC)

Protection class

III

Reverse polarity protection

yes

Overvoltage protection

yes; (< 40 V)

Power-on delay time [s]

0.3

Integrated watchdog

yes

Inputs / outputs

Number of inputs and outputs

Number of digital outputs: 2

Outputs

Total number of outputs

Output signal

switching signal; IO-Link; (configurable)

Electrical design

PNP/NPN

Number of digital outputs

Output function

normally open / normally closed; (parameterisable)

Max. voltage drop switching output DC [V]

Permanent current rating of switching output DC [mA]

250

Switching frequency DC [Hz]

< 170

Short-circuit protection

yes

Type of short-circuit protection

pulsed

Measuring/setting range

Measuring range

-1...10 bar

-14.5...145 psi

-0.1...1 MPa

Set point SP

-0.9...10 bar

-12...145 psi

-0.09...1 MPa

Reset point rP

-0.95...9.95 bar

-13...144 psi

-0.095...0.995 MPa

In steps of

0.05 bar

1 psi

0.005 MPa

Factory setting

	SP1 = 2.50 bar	rP1 = 2.30 bar
	SP2 = 7.50 bar	rP2 = 7.30 bar

Accuracy / deviations

Switch point accuracy [% of the span]

< ± 0,5

Repeatability [% of the span]

< ± 0,1; (with temperature fluctuations < 10 K)

Characteristics deviation [% of the span]

< ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = limit value setting)

Hysteresis deviation [% of the span]

< ± 0,25

Long-term stability [% of the span]

< ± 0,05; (per 6 months)

Temperature coefficient zero point [% of the span / 10 K]

0,2; (-20...80 °C)

Temperature coefficient span [% of the span / 10 K]

0,2; (-20...80 °C)

Response times

Delay time programmable dS, dr [s]

0; 0,2...50

Software / programming

Parameter setting options

hysteresis / window; normally open / normally closed; diagnostic function; switching logic; switch-on/switch-off delay; Damping; Display unit

Interfaces

Communication interface

IO-Link

Transmission type

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI standard

IEC 61131-9 CDV

Profiles

no profile

SIO mode

yes

Required master port type

Process data analogue

Process data binary

Min. process cycle time [ms]

2.3

Supported DeviceIDs

Type of operation	DeviceID
Default	311

Operating conditions

Ambient temperature [°C]

-25...80

Storage temperature [°C]

-40...100

Protection

IP 65

Tests / approvals

EMC

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF radiated	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5/1 kV
EN 61000-4-6 HF conducted	10 V

Shock resistance

DIN IEC 68-2-27

50 g (11 ms)

Vibration resistance

DIN IEC 68-2-6

20 g (10...2000 Hz)

MTTF [years]

219

Pressure Equipment Directive

Sound engineering practice; can be used for group 2 fluids; group 1 fluids on request

Mechanical data

Weight [g]

262.6

Materials

stainless steel (1.4301 / 304); stainless steel (1.4404 / 316L); PC; PBT; PEI; FKM; PTFE

Materials (wetted parts)

stainless steel (1.4305 / 303); ceramics; FKM

Min. pressure cycles

100 million

Process connection

threaded connection G 1/4 internal thread

Restrictor element integrated

no (can be retrofitted)

Displays / operating elements

Display

Display unit	3 x LED, green
switching status	2 x LED, yellow
function display	alphanumeric display, 4-digit
measured values	alphanumeric display, 4-digit

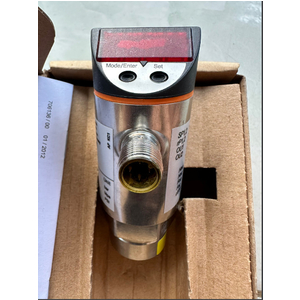

2 - Hình ảnh và Model cảm biến áp suất PN7004
