1 - Thông số kĩ thuật:ReLay Bán Dẫn SSR-H3200ZE(200A)

• Input dòng Kích Controll 3-32 VDC
• Output:10A,25A40A,50A,75A,90,100A,200A
• Load Voltage Range:48-->480VAC
• Model CHO SSR 40A,50A,75A,100A,200A
• Chú ý khi sử dụng rơ le bán dẫn SSR công suất lớn

• BƯỚC 1: Chọn Chế độ điều khiển chính xác

• Điều khiển AA- AC Điều khiển AC
  DA- DC Điều khiển AC
  DD- DC DC
  VA- Điều khiển và điều chỉnh

  BƯỚC 2: Chọn đúng loại

  Hiện tại của Thiết bị/Tỷ lệ = Hiện tại của SSR
  PS: Tỷ lệ phụ thuộc vào loại thiết bị tải của bạn.
  Tải điện trở: 70%, Tải cảm ứng: 20%, Tải điện dung: 10%.

  BƯỚC 3: Chọn đế tản nhiệt phù hợp.

  Trong quá trình sử dụng SSR, nó sẽ tỏa ra rất nhiều nhiệt, vì vậy để kéo dài tuổi thọ cho SSR của bạn, vui lòng lắp thêm bộ tản nhiệt, ngoài ra nếu dòng điện trên 60A thì cũng cần có quạt làm mát.
  Tái bút: Tản nhiệt của chúng tôi bao gồm 2 ốc vít (để lắp tản nhiệt) và một gói hợp chất tản nhiệt (được bôi vào đáy của SSR

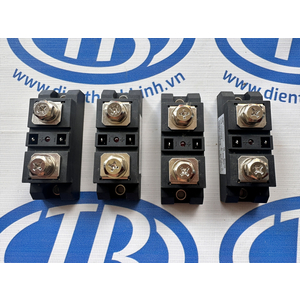

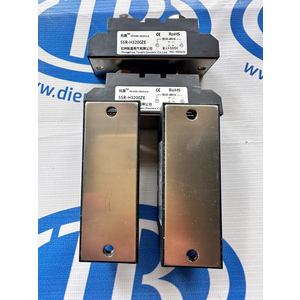

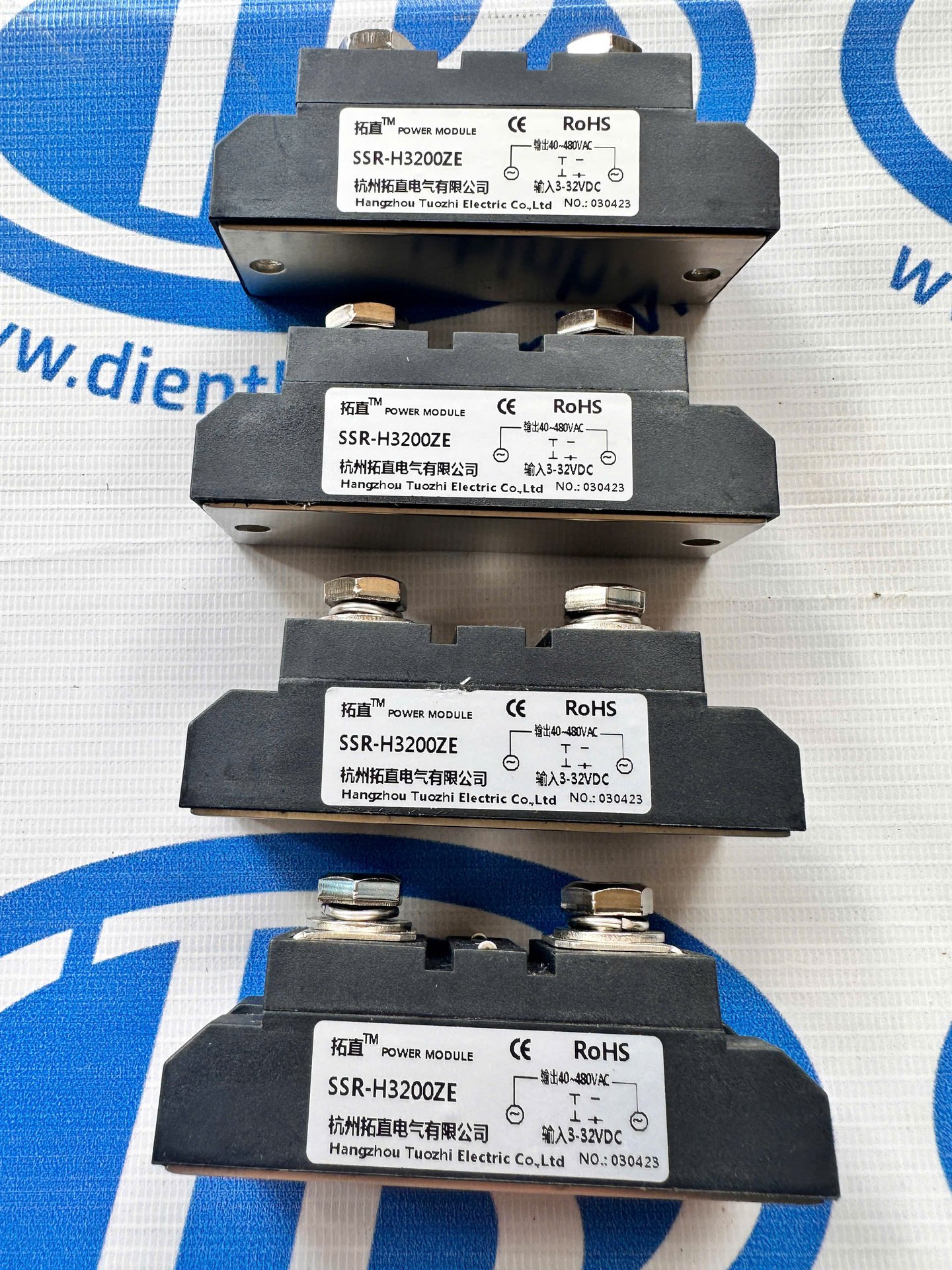

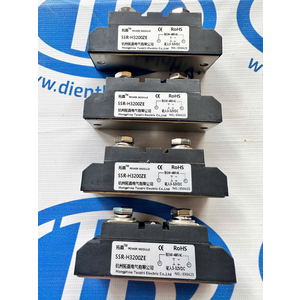

2-Hình ảnh cho reLay Bán Dẫn SSR-H3200ZE(200A)

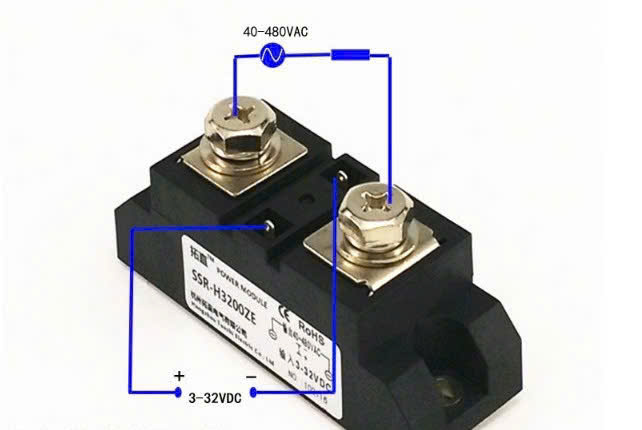

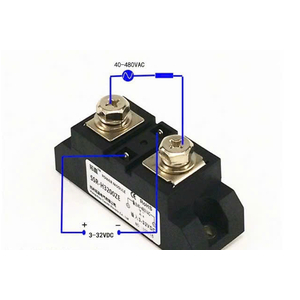

                                                  Điện áp điều khiển và điện áp load(tải)

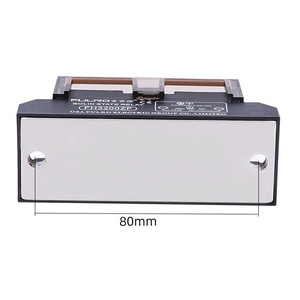

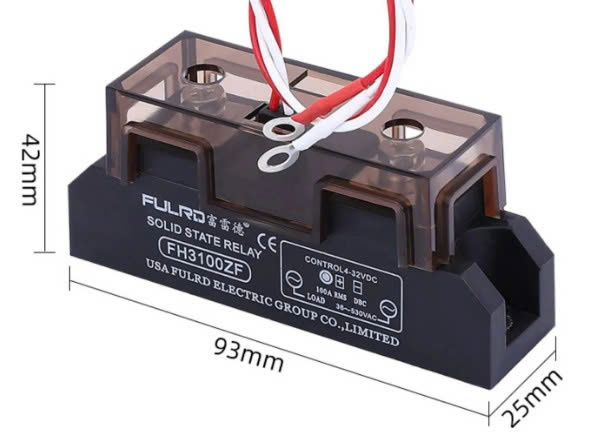

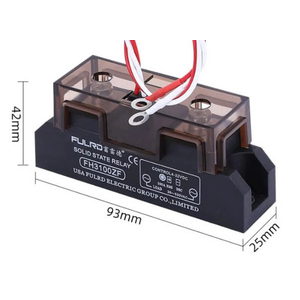

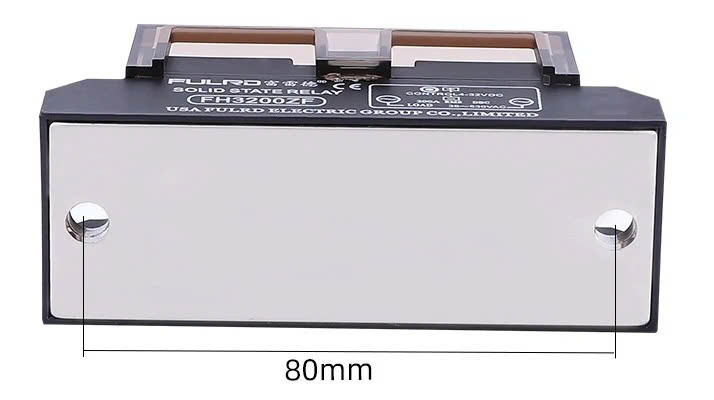

Kích thước và tâm lỗ bắt ốc của ssr
